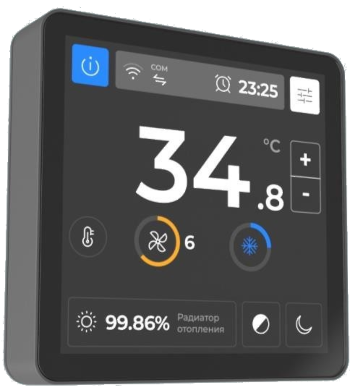

Z037-05 Программируемый пользовательский терминал
WiFi программируемый логический контроллер с человеко-машинным интерфейсом.
Modbus TCP / Modbus RTU шлюз;
RS-485 Ведущий/ведомый;
встроенные датчики температуры и влажности;
3 универсальных входа;
2 транзисторных выхода;
2 универсальных аналоговых выхода;
Сенсорный цветной дисплей;
Накладной настенный монтаж; возможность монтажа на стандартный подрозетник европейского типа.
Общие параметры |
|
|---|---|
Тип процессора |
ESP32-D0WDQ6 |
Объем памяти пользовательских программ, KB |
1441 |
ОЗУ, KB |
32 |
Рабочая частота, МГц |
160 |
Часы реального времени |
Есть, энергонезависимые |
Wifi |
802.11 b/g/n/e/i |
Режимы Wi-Fi |
Station/SoftAP/SoftAP+Station/P2P |
Безопасность Wi-Fi |
WPA/WPA2/WPA2-Enterprise/WPS |
Шифрование |
AES/RSA/ECC/SHA |
Протокол передачи данных по wifi |
Modbus TCP, MQTT, NTP |
Система проектирования прикладного ПО |
|
Количество программных блоков |
до 6000 |
Электрические параметры |
|
|---|---|
Напряжение питания |
10-35В |
Род тока |
Постоянный |
Потребляемая мощность |
Максимум 5,3 Вт |
Тип вторичного преобразователя напряжения |
Импульсный без изоляции |
Прерывание напряжения питания |
5мс |
Устойчивость к наносекундным помехам |
± 1 кВ |
Устойчивость к статическому электричеству |
2 кВ |
Встроенный порт RS-485 |
|
|---|---|
Скорость порта |
2400 — 115200 бит/с |
Защита от подачи напряжения |
Встроенные TVS и автоматические предохранители. |
Максимальное напряжение |
±40В |
Защита от статики |
Дренажные цепи |
Гальваническая развязка |
Отсутствует |
Встроенный протокол |
Modbus RTU |
Режим работы порта |
Главный / Подчинённый |
Встроенная подтяжка |
Не отключаемая |
Терминатор |
Отсутствует |
Периферия |
|
|---|---|
Универсальные аналоговые входы |
3 шт. Может измерять следующие сигналы:
• NTC10k
• Сухой контакт
|
Транзисторный выход |
2 шт. с защитой от КЗ (допустимая нагрузка
- не более 100 мА)
|
Универсальный аналоговый выход |
2 шт. Допустимая нагрузка 20мА на канал.
Каждый из выходов может быть настроен:
• Пропорциональный сигнал 0-10В;
• выход ШИМ (размах 10В, минимальный
период 50мс)
• выход ШИМ (размах 10В, 0-5кГц)
|
Встроенный датчик температуры |
Диапазон измерения от +5 до +55°С
|
Встроенный датчик влажности |
Диапазон измерения от 10 до +95%
|
Условия эксплуатации |
|
|---|---|
Температура окружающего воздуха рабочая |
+5…+55°С |
Температура окружающего воздуха хранения |
-40…+60°С |
Влажность окружающего воздуха |
10…90% без конденсации |
Вибростойкость |
10Гц в любом направлении. Ускорение 2G. |
Размер |
86*86*18мм |
Вес без упаковки |
Около 100 гр |
Гарантийный срок |
3 года |
Срок службы |
10 лет |
