Индикатор

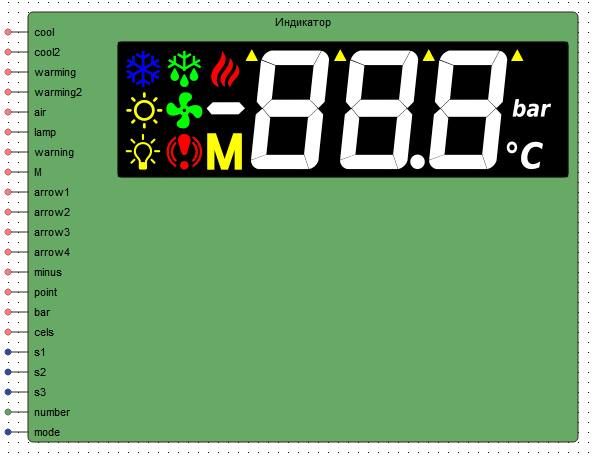

Блок Индикатор для панели M200:
Описание: Этот блок позволяет управлять выводом информации на индикатор контроллера M200. Описание всех входов приведено в таблице ниже. Этот блок может располагаться только на главной FBD-схеме. Для того, чтобы его поместить туда, необходимо перетащить элемент Индикатор из дерева проекта на FBD сцену.
Название входа |
Тип данных |
Описание |
Пиктограмма |
|---|---|---|---|
cool |
логический |
Охлаждение |
|
cool2 |
логический |
Разморозка |
|
warming |
логический |
Нагрев |
|
warming2 |
логический |
Нагрев |
|
air |
логический |
Вентиляция |
|
lamp |
логический |
Лампа |
|
warning |
логический |
Внимание |
|
M |
логический |
Буква М |
|
arrow1 |
логический |
Стрелка 1 |
|
arrow2 |
логический |
Стрелка 2 |
|
arrow3 |
логический |
Стрелка 3 |
|
arrow4 |
логический |
Стрелка 4 |
|
minus |
логический |
Знак минус |
|
bar |
логический |
Давление |
|
Cels |
логический |
Температура |
|
s1 |
Беззнаковый целый 1-байт |
Вывод символа в младшем разряде, см. вход mode |
|
s2 |
Беззнаковый целый 1-байт |
Вывод символа в среднем разряде, см. вход mode |
|
s3 |
Беззнаковый целый 1-байт |
Вывод символа в старшем разряде, см. вход mode |
|
mode |
Беззнаковый целый 1-байт |
Режим вывода индикатора
0 - режим вывода произвольного числа в диапазоне от 000 до 999
1 - вывод произвольных символов поразрядно со входа number
2 - вывод произвольных символов поразрядно со входов s1, s2, s3
При любых других значениях вывод аналогичен режиму 1.
|
|
number |
Знаковый целый 4-байт |
Вывод значения в индикатор
При установленном режиме mode = 0 происходит вывод числа
в диапазоне от 000 до 999.
При установке режима mode = 1 происходит вывод
произвольных символов побайтно.
Символы кодируются согласно Таблица символов для семисегментного индикатора.
Младший байт отвечает за вывод младшего (левого) символа
|
