Режим мастера¶

Для работы порта в режиме мастера необходимо установить соответствующую настройку порта контроллера. После этого на схему можно устанавливать блоки, предназначенные для чтения и записи переменных подчиненных устройств, подключенных к соответствующему каналу связи.

Для формирования запросов используется блок BACnet.

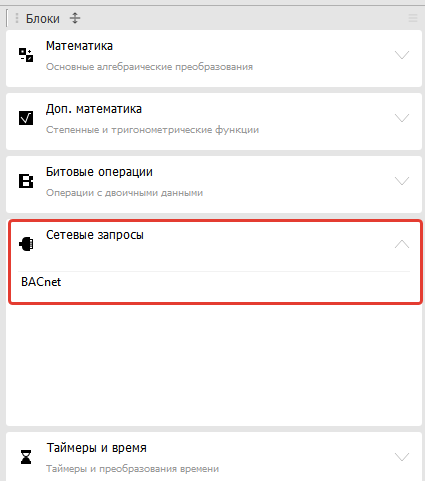

Добавление блока BACnet

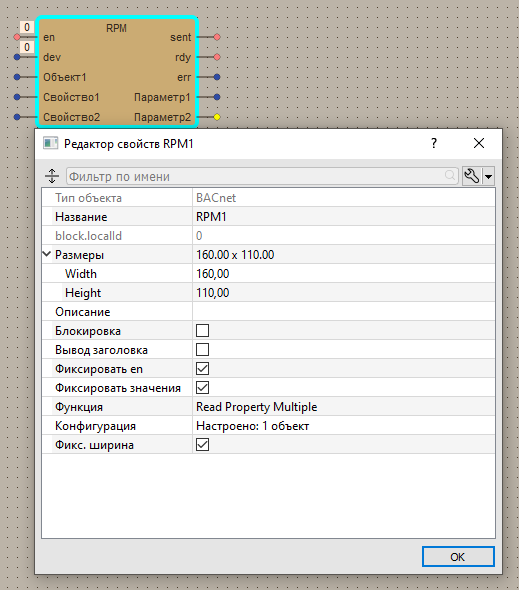

Внешний вид блока и его свойства показаны на рисунке:

Свойства блока BACnet

Вход en задает активность блока: если установлено 1, команда будет выполняться, иначе – порт будет передан другому блоку. Если свойство блока Удерживать en не установлено, вход должен удерживаться в 1 в течение многих шагов выполнения схемы, чтобы было достаточно времени для выполнения всех этапов, т.е. до появления 1 на rdy или ненулевого err. Для ускорения срабатывания активных блоков рекомендуется устанавливать 0 на входы en блоков, которые выполнять не требуется.

Вход dev – идентификатор подчиненного устройства BACnet, которому будет производиться запрос.

Выход rdy устанавливается в 1 в случае успешного выполнения операции записи. В случае сбоя записи на выходе err выставляется код ошибки. Значения на выходах rdy и err устанавливаются только на один шаг программы (одиночное значение), поэтому для их фиксации необходимо использовать локальные переменные. В большинстве шагов выходы rdy и err равны 0 – это значит, что либо порт устройства занят другим блоком или порт находится находится в процессе выполнения запроса.

Остальные входы и выходы создаются в зависимости от конфигурации блока, которая настраивается в свойстве Конфигурация.

Свойство Функция выбирает режим работы блока:

Read Property Multiple - чтение множества свойств
Write Property Multiple - запись множества свойств
Read Property Single - чтение одного свойства
Write Property Single - запись одного свойства

Свойство Конфигурация определяет параметры запроса блока. Редактирование этого свойства производится в специальном диалоговом окне.

Конфигурация свойств блока¶

Конфигурация блока позволяет задавать состав объектов и их свойств, которые читаются или пишутся блоком. Добавление объектов производится с помощью кнопки folder_add на панели инструментов, добавление свойств к объектам - с помощью кнопки add . Свойства добавляются в текущий выделенный объект.

Настройки объектов¶

Блок BACnet работает с массивом объектов, которые реализованы в подчиненном устройстве. У каждого объекта может быть набор свойств. Свойство Present Value (id = 85) всегда присутствует у объекта по умолчанию, однако при необходимости его можно не использовать, сняв соответствующий флаг в настройках.

При создании нового блока в нем присутствует один объект, у которого свойство Present Value активно. Настройка блока заключается в определении состава объектов и их свойств, а также настройке названий входов/выходов для чтения/записи параметров.

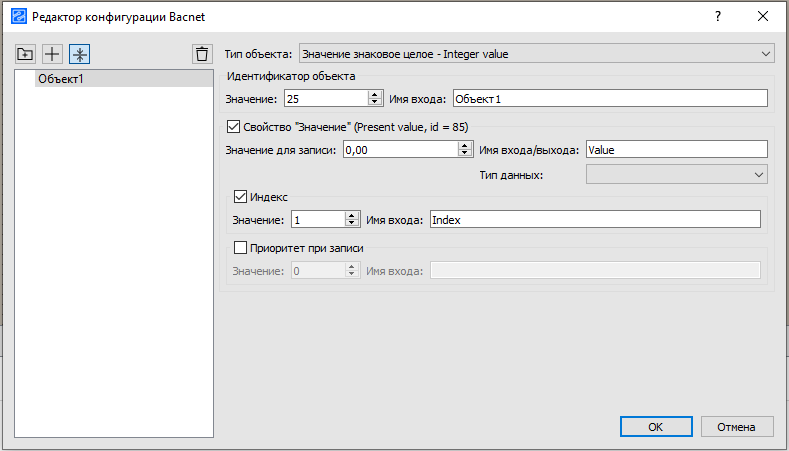

Настройки объекта конфигурации блока BACnet

Тип объекта - устанавливается тип данных для свойства объекта Present Value.

Доступны следующие варианты:

Значение аналоговое(Analog Value)
Значение логическое(Binary Value)
Значение знаковое целое(Integer Value)
Значение беззнаковое целое(Positive integer Value)
Произвольный тип - тип данных указывается значением из стандартного перечисления типов BACnet

В группе Идентификатор объектов задаётся идентификатор объекта в сети BACnet. Значение можно установить в поле Значение или указать имя входа блока в поле Имя входа, для установки значения идентификатора в FBD схеме. При работе с подчиненными устройствами Zentec идентификатором объекта является идентификатор сетевой переменной, который настраивается в разделе Протокол BACnet.

В группе Свойство «Значение» производится настройка значения объекта - Present Value.

Если флаг группы установлен, то блок будет производить чтение/запись этого свойства объекта. По аналогии с идентификатором объекта можно указать имя входа/выхода блока, которое будет использоваться для записи или чтения свойства. Имя указывается в поле Имя входа/выхода. В случае, если имя не указано, оно будет создано автоматически и будет иметь вид Piv0_val. В поле Значение для записи указывается значение по умолчанию, которое устанавливается на входе для записи. Если флаг группы не установлен, то чтение/запись значения блоком не производится, объект используется только для группировки свойств. Поле Тип данных используется для указания типа данных значения, в том случае, если для объекта выбран произвольный тип данных.

В группе Индекс расположены настройки для свойства, которое представляет собой массив. Индекс элемента массива указывается константой в поле Значение или на входе блока, название которого указывается в поле Имя входа.

Приоритет при записи - это группа настроек для задания приоритета записи. Значение указывается константой в поле Значение или на входе блока, название которого указывается в поле Имя входа.

На примере ниже показана конфигурация блока и соответствующий вид блока для нее.

Пример настройки конфигурации

Блок чтения значения объекта

Блок записи значения объекта

На этом примере в конфигурации блока добавлен один объект с типом «Значение знаковое целое». Идентификатор объекта задается с помощью входа «Объект1», значение по умолчанию - 25. Свойство объекта «Значение» выводится на ножку блока с именем «Value», значение по умолчанию для записи - 0. Значение является массивом, индекс массива устанавливается на входе с именем «Index», значение по умолчанию - 1.

Настройки свойств¶

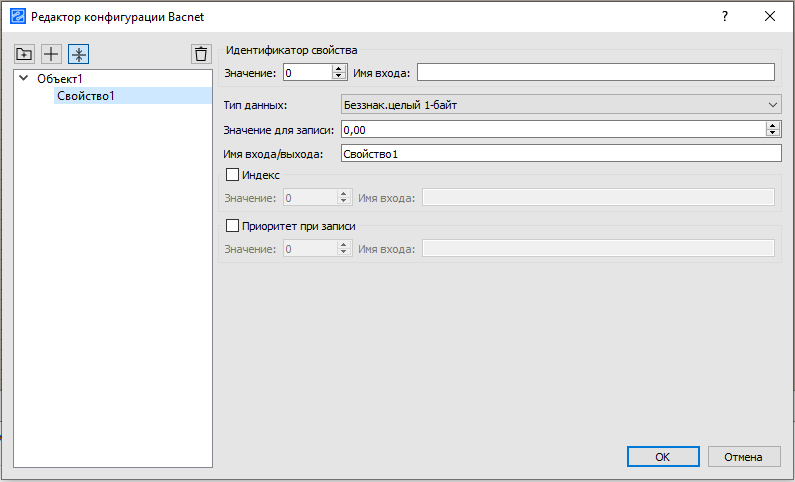

Настройки свойств объекта блока BACnet

Настройки свойств аналогичны настройкам объекта. В отличии от объекта, где присутствует свойство Present Value с идентификатором 85, идентификатор настраиваемого свойства нужно задать вручную. Он устанавливается в группе настроек Идентификатор свойств с помощью константного значения или с помощью входа блока на FBD схеме. Имя входа задается в соответствующем поле Имя входа.

Ниже приведен пример конфигурации и вид блока для чтения свойств объекта

Пример настройки конфигурации

Блок чтения значений свойств

Блок записи значений свойств

В этом примере свойство Present Value для объекта отключено, вместо этого добавлены два свойства с идентификаторами 1(Свойство1) и 2(Свойство2). Значение свойства читается/записывается с помощью ножки блока с соответствующим именем Параметр1 или Параметр2.
