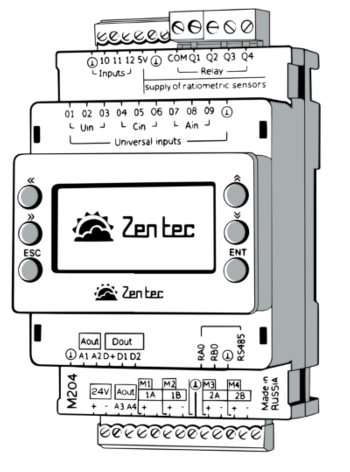

Контроллер M204¶
Электрические параметры
| Напряжение питания | 24В |
| Род тока | Постоянный |
| Потребляемая мощность | Максимум 5 Вт без нагрузки |
| Тип вторичного преобразователя напряжения | Импульсный без изоляции |
| Прерывание напряжения питания | 5мс |
| Устойчивость к наносекундным помехам | ± 1 кВ |
| Устойчивость к статическому электричеству | 2 кВ |
Встроенный порт RS-485
| Скорость порта | 2400 — 115200 бит/с |
| Защита от подачи напряжения | Встроенные TVS и автоматические предохранители. |
| Максимальное напряжение | ±40В |
| Защита от статики | Дренажные цепи |
| Гальваническая развязка | Отсутствует |
| Встроенный протокол | Modbus RTU |
| Режим работы порта | Главный / Подчинённый |
| Встроенная подтяжка | не отключаемая |
| Терминатор | отсутствует |
Условия эксплуатации
| Температура окружающего воздуха рабочая | +7…+55°С |
| Температура окружающего воздуха хранения | -40…+60°С |
| Влажность окружающего воздуха | 10…90% без конденсации |
| Вибростойкость | 10Гц в любом направлении. Ускорение 2G. |
| Вес без упаковки | Около 110гр |
| Гарантийный срок | 2 года |
| Срок службы | 10 лет |
Общие параметры
| Процессор | 32разряда, 350Кб для пользовательской программы |
| Часы реального времени | Резервное питание от встроенного аккумулятора
(резерв не менее 60 дней)
|
| Звуковая сигнализация | Биппер |
| ПЗУ | 8Кб для организации журналов событий, расписаний,
хранения уставок
|
| Энергозависимое ОЗУ | 8байт — питание от батареи.
Для организации счетчиков моточасов.
|
| Драйвер RS-485 | 1 шт, без развязки, с защитой от КЗ и подачи
встречного напряжения до 50В.
Резисторы смещения встроенные, не коммутируемые.
Встроенный протокол Modbus RTU
|
| Универсальные входы. Группа 1. | 3 шт, с защитой от входящего напряжения до 50В.
Каждый из входов внутри группы может измерять
следующие сигналы:
1. Потенциальный контакт (до +30VDC)
2. Сухой контакт
3. Постоянное напряжение 0-10В
4. NTC10k
5. ратиометрические датчики
|
| Универсальные входы. Группа 2. | 3 шт, с защитой от входящего напряжения до 30В.
Каждый из входов внутри группы может
измерять следующие сигналы:
1. Сухой контакт
2. Ток 0…25мА
3. NTC10k / NTC12k
4. ратиометрические датчики
|
| Универсальные входы. Группа 3. | 3 шт, с защитой от входящего напряжения до 50В.
Каждый из входов внутри группы может
измерять следующие сигналы:
1. Сухой контакт
2. Pt1000, точность ±1,5 °С
3. NTC10k
|
| Аналоговые выходы | 2 шт, пропорциональный сигнал 0-10В с защитой от
входящего напряжения до 30В и с защитой от КЗ.
Нагрузочная способность 20мА на канал.
|
| Выходы дискретные | 2 шт. Оптопара. Гальваническая развязка, до 30В до
70мА на канал (допускается подключение ЭМ реле)
|
Силовая плата
| Выходы дискретные | 4 шт. Реле, до 3А 220В, сухой контакт, общий СОМ |
| Шаговый двигатель | 2 канала. Каждый канал независимый
Ток каждого канала до 800мА
Конфигурация выхода позволяет использовать подключение
2х биполярных двигателей или 1 униполярного
Поддерживается как полный шаг, так и микрошаг.
|
| Встроенный резервный источник питания | Обеспечивает гарантированное закрытие одного канала
ШД (при потреблении 800мА) или двух каналов (при
потреблении не более 1А на оба канала)
|
| Защита | Контроль тока обмоток, настраиваемый ШИМ |
| Аналоговые выходы | 2 шт, пропорциональный сигнал 0-10В с защитой от
входящего напряжения до 30В и с защитой от КЗ.
|
| Нагрузочная способность | 10мА на канал. |
| Аналоговые входы | 3 шт, с защитой от входящего напряжения до 50В.
Каждый из входов внутри группы может измерять
следующие сигналы:
1. Сухой контакт
2. NTC10k
|
| Выход напряжения +5В | Высокостабильное напряжение для питания
ратиометрических датчиков, максимально 70мА
|
